Кассета (шасси) МДМ-500 Планар (некондиция)

Демодулятор телевизионный многоканальный «МДМ-500»  предназначен для преобразования радиосигналов вещательного телевидения в видеосигналы и сигналы звукового сопровождения. Радиосигналы вещательного телевидения могут располагаться в смежных каналах (в том числе, в пакетах MMDS)

Видеосигналы и сигналы звукового сопровождения при этом становятся доступными для  обработки внешними устройствами, что позволяет решать следующие задачи:

• декодирование закрытого пакеты MMDS в системах коллективного приёма телевидения
• врезка в видеосигнал дополнительной информации (логотип, реклама, телетекст)
• транскодирование видеосигналов;
• обработка видеосигналов (например, создание информационного изображения всех каналов).

Устройство может быть также использован:

• в системах контроля эфирной обстановки на РТПЦ;
• в системах с резервированием.

Кроме того, устройство совместно с блоком модуляторов может быть использован:

• в многоканальных системах видеонаблюдения;
• в качестве универсальной, легко перепрограммируемой головной станции, в которой конвертирование телевизионных каналов производится через демодуляцию в видео/аудио сигналы.

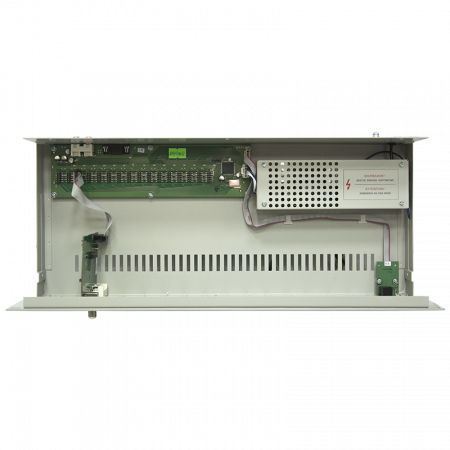

Устройство состоит из кассеты МДМ-500 (19 дюймовый конструктив стандарта МЭК 297), в которой располагаются модули демодуляторов ДМ-500. МД может быть выполнен с любым количеством модулей демодуляторов (от 1 до 16). Установку дополнительных модулей (при наличии свободных посадочных мест) можно выполнить самостоятельно.

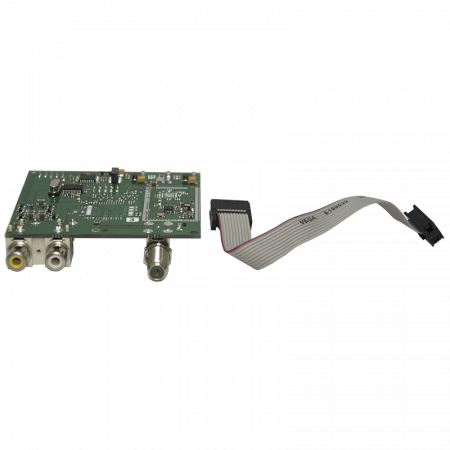

Каждый модуль демодулятора имеет один вход радиосигнала и один выход видео/аудио.

Любой модуль может быть оперативно подключен к контрольному выходу.

МДМ-500 программируется с помощью программатора ПС-24 или с компьютера через переход RS232-СГ24.

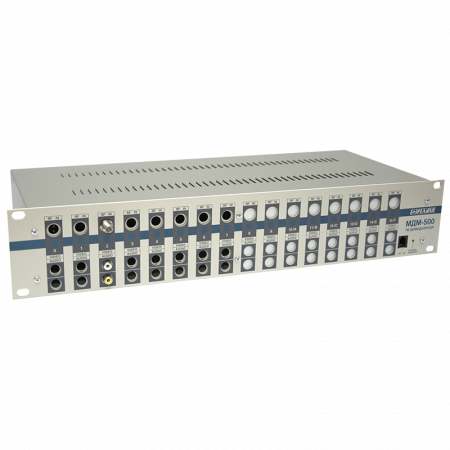

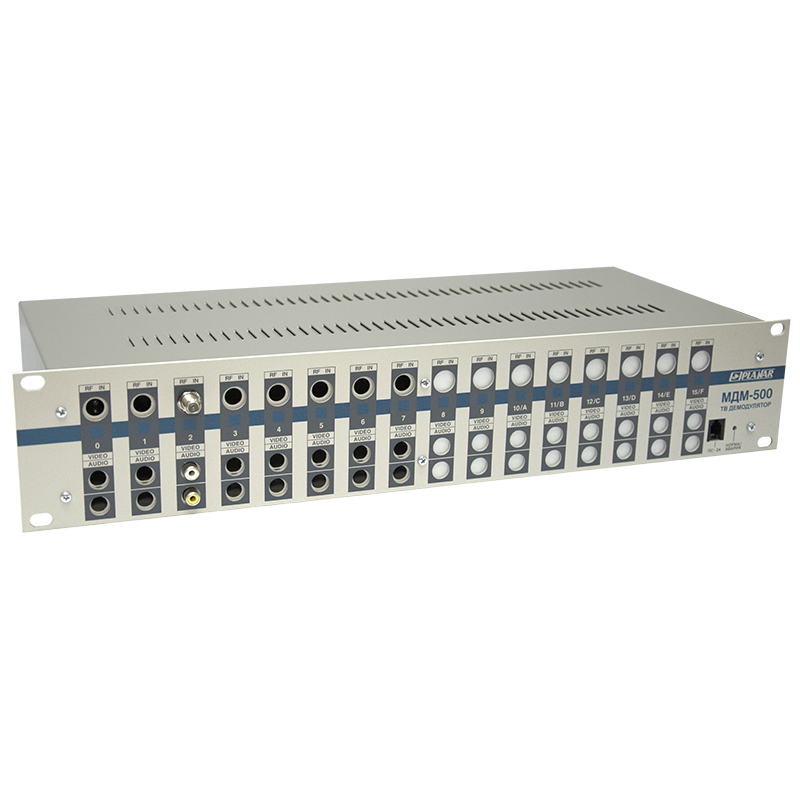

На передней панели демодулятора распологается:

• Индикатор контроля питания.

• Разъем программатора.

• F разъем тестовой точки входного RF сигнала;

• F разъемы демодуляторов ДМ-500

• Гнездо RCA демодуляторов ДМ-500

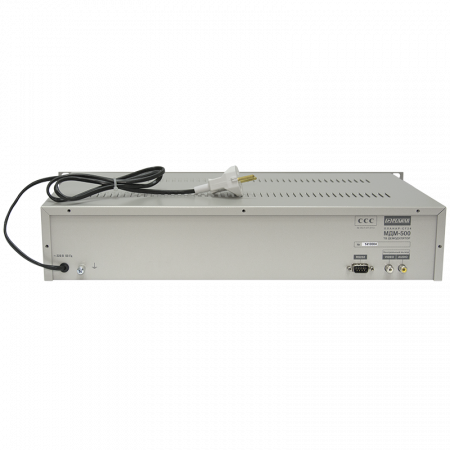

На задней панели передатчика располагается:

• RS232 - DE9

• тестовый выход RCA

Технические характеристики:

До 16 независимых каналов обработки.
Работа в системах MMDS.
Работа в системах многоканального видеонаблюдения.
Работа в системах с резервированием.
Работа в системах многоканального телевизионного контроля эфирной обстановки.
Высокая точность настройки, обеспечиваемая синтезатором частоты.
Параллельный канал звука.
Автоматическая регулировка усиления (АРУ).
Групповое время запаздывания (ГВЗ) в соответствии с ГОСТ Р 50890-96
Малые дифференциальные амплитудные и фазовые искажения.
Индикация уровня входного сигнала (5 уровней).
Поканальная диагностика входных уровней, формирование сигнала «авария» при пропадании входных сигналов
Контрольные выходы видео/аудио сигналов.
