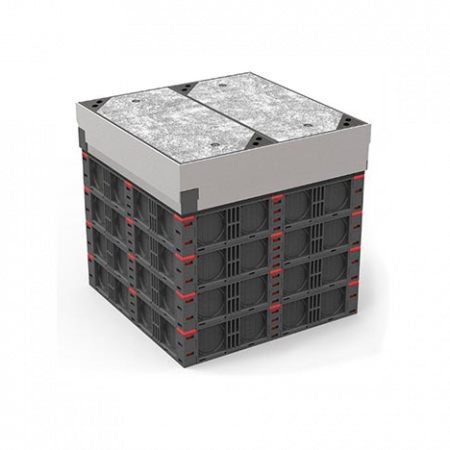

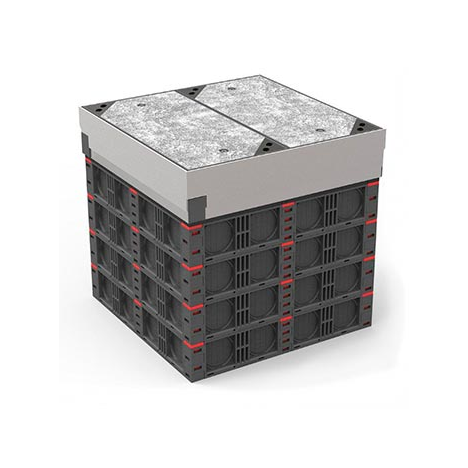

Колодец МКС300 кабельный

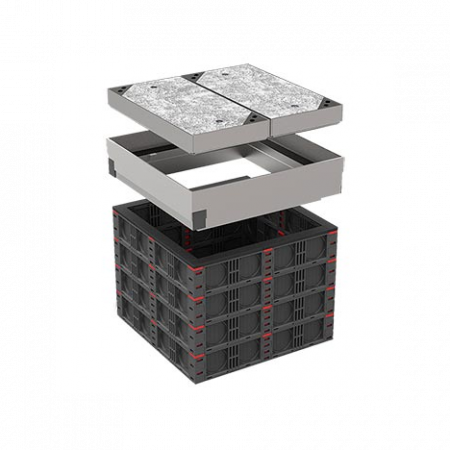

Сборка модульного колодца МКС-300

С целью снижения транспортных расходов, колодец МКС-300 поставляется в разобранном виде. Сборка колодца производится непосредственно перед монтажом на объекте или на производственной базе, вблизи к объекту строительства. При сборке колодца на объекте для исключения попадания песка и грунта в замки модулей, сборку удобно осуществлять на листе фанеры, размером 1м х 1м, а при отсутствии возможности использования фанерного листа, следует постелить кусок брезента или другой плотной ткани, покрывающий участок 1,2 м х 1,2 м в зоне сборки колодца. Процесс сборки колодца МКС-300 подробно описан в инструкции сборки.


Инструменты, необходимые для сборки МКС-300:

• Резиновый молоток;
• Ключ шестигранный М12;
• Нож с трапециевидным лезвием (в случае прокладки пакетов микротрубок);
• Крюки со стропами, для установки крышек – не менее 2х шт.

Установка модульного колодца МКС-300 в пешеходной зоне и на газонах

Колодец МКС-300 устанавливается в котлован, подготовленный следующим образом - глубина котлована 1050 мм, ширина 1250 мм и длина 1250 мм. На дне котлована создается утрамбованное песчаное основание толщиной от 300 мм, таким образом, чтобы после формирования песчаной подушки, глубина котлована составляла 750 мм. После установки полимерного бокса в проектное положение, установите на колодец опорную раму, так чтобы она всей плоскостью сопрягалась с плоскостью заглушек стеновых модулей. Для установки крышек используются крюки или стропы, выдерживающие вес крышек – 76 кг.
По окончанию монтажа всех необходимых вводов в колодец, производится послойная засыпка котлована песком с последующей трамбовкой. При засыпке колодца песком, следует учесть толщину восстанавливаемого растительного слоя или дорожного покрытия.


Установка модульного колодца МКС-300 на проезжей части дороги

При установке колодца МКС-300 на проезжей части дороги, на дне котлована следует предусмотреть плиту из бетона, прочностью не ниже марки М-150 и толщиной 100 мм. Плита укладывается на утрамбованную песчаную подушку толщиной 200 мм. После установки полимерного бокса в проектное положение, установите на колодец опорную раму, так чтобы она всей плоскостью сопрягалась с плоскостью заглушек стеновых модулей. Для установки крышек используются крюки или стропы, выдерживающие вес крышек – 76 кг.
По окончанию монтажа всех необходимых вводов в колодец, производится обратная засыпка котлована песком, слоями не более 300 мм, с трамбовкой каждого слоя. При засыпке колодца песком, следует учесть толщину дорожного покрытия. В случае, если слой дорожного покрытия менее 140 мм, следует предусмотреть защитную бетонную плиту, которая заливается таким образом, чтобы отступ от края крышки составлял не менее 550 мм в каждую сторону, а толщина плиты с учетом слоя дорожного покрытия была не менее 140 мм.
