NetPing Connection board v2 (коммутационная плата для UniPing v3)

• 16 IO-линий для подключения внешних датчиков и исполнительных устройств;

• до 8 термодатчиков;

• 1 датчик влажности;

• 1 ИК-модуль управления кондиционером NetPing IRC-TR v2;

• 1 датчик дыма (токовая петля);

• до 16 датчиков дыма (типа «сухой контакт»);

• до 16 контактных датчиков (геркон) (типа «сухой контакт»);

• до 16 датчиков удара;

• до 16 датчиков наличия 220В;

• до 16 датчиков протечки воды;

• до 16 датчиков воздушного потока;

• до 16 управляемых розеток NetPing AC/DIN;

• порт RS-485;

• порт RS-232, разъем DB9;

• 4 IO-линии с отключаемыми резисторами подтяжки.

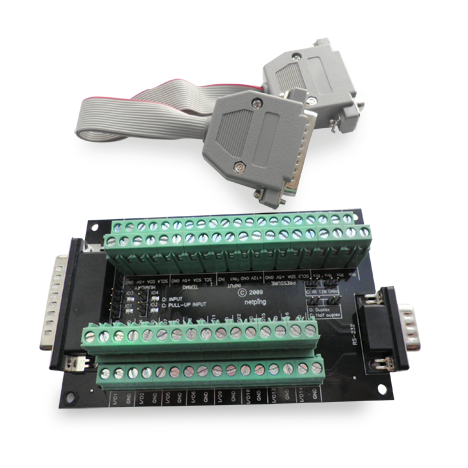

NetPing Connection board v2 — это коммутационная плата для устройства мониторинга микроклимата серверных комнат UniPing v3. На плате установлены клеммники, которые позволяют подключать внешние датчики при помощи отвертки. Плата не содержит активных элементов и не расширяет функциональность устройства мониторинга серверных комнат UniPing v3, а только позволяет сделать подключение датчиков более удобным. Все датчики, подключаемые к NetPing connection board v2, можно подключить к UniPing v3 и без этой платы, однако для этого шлейфы датчиков будет необходимо паять к ответной части 44-контактного разъема на устройстве мониторинга UniPing v3. С коммутационной платой NetPing connection board v2 для подключения датчиков достаточно подсоединить шлейфы датчиков к клеммникам платы при помощи отвертки. Интерфейс работы с датчиками остается неизменным вне зависимости от того, подключены ли датчики через плату NetPing Connection board v2 или напрямую к разъему устройства мониторинга микроклимата серверных комнат UniPing v3.

NetPing connection board v2 позволяет подключать все датчики для мониторинга серверных комнат, поддерживающие UniPing v3, и исполнительные устройства, а именно:

• термодатчики типа T811;

• ИК-модуль управления кондиционером (NetPing IRC-TR v2);

• датчик влажности типа WS-2;

• датчик наличия дыма (токовая петля);

• датчики наличия дыма (типа «сухой контакт»);

• контактные датчики (геркон) (типа «сухой контакт»);

• датчики удара;

• датчики наличия 220 В;

• датчики протечки воды;

• датчики воздушного потока;

• управляемые розетки NetPing AC/DIN.

Также плата предоставляет поддержку следующих интерфейсов:

• RS-232;

• RS-485/RS-422.
