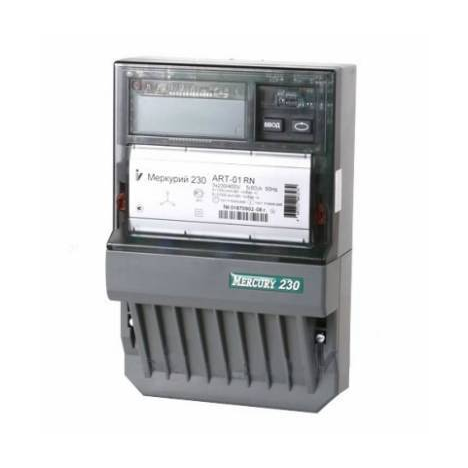

Счетчик Меркурий 230 ART-03 RN 3ф 5-7.5А 0.5s/1.0 класс точн. многотариф.; RS485 ЖКИ Моск. вр.

Счетчики Меркурий 230 ART предназначены для учета активной и реактивной электрической энергии и мощности в одном или двух направлении в 3-х и 4-х фазных проводных сетях переменного тока через измерительные трансформаторы или непосредственно с возможностью тарифного учёта по зонам суток.

Существуют следующие модели счетчиков данной серии:


• Меркурий 230 ART-00 С(R)N, Меркурий 230 ART-01 С(R)N, Меркурий 230 ART-02 С(R)N, Меркурий 230 ART-03 С(R)N

• Меркурий 230 ART-00 PQС(R)SIDN, Меркурий 230 ART-01 PQС(R)SIN, Меркурий 230 ART-02 PQС(R)SIN, Меркурий 230 ART-03 PQС(R)SIDN

• Меркурий 230 АRТ-00 PQС(R)SIGDN, Меркурий 230 АRТ-01 PQС(R)SIGDN, Меркурий 230 АRТ-02 PQС(R)SIGDN, Меркурий 230 АRТ-03 PQС(R)SIGDN

• Меркурий 230 ART-01 (M)СLN, Меркурий 230 ART-02 (M)СLN, Меркурий 230 ART-03 (M)СLN

• Меркурий 230АRТ2-00 PQС(R)SIDN, Меркурий 230АRТ2-03 PQС(R)SIDN, Меркурий 230АRТ2-00 PQСSIGDN, Меркурий 230АRТ2-03 PQСSIGDN

Используется автономно или в составе любых информационно-измерительных систем технического и коммерческого учёта.

Технические особенности:
- класс точности 0.5S, 1.0
- интерфейсы: RS-485; CAN, GSM, IrDA, PLC-I;
- счетчик с GSM модулем включённый в цепь счетчиков объединённых CAN(RS485) интерфейсом обеспечивает дистанционный доступ к любому счетчику по каналу GSM;
- возможность подключения резервного питания Uрез = 5,5...9 В;
- 2 или 4 стандартных гальванически развязанных импульсных выхода;
- однонаправленные cчётчики работают в сторону увеличения показаний при любом нарушении фазировки подключения токовых цепей. Двунаправленные фиксируют энергию каждого направления;
- автоматическая самодиагностика с индикацией ошибок;
- электронная пломба на вскрытие передней панели.

Функциональные возможности счетчиков Меркурий 230-ART трехфазных, многотарифных:

1. Измерение, учёт, хранение, вывод на ЖКИ и передачу по интерфейсам активной и реактивной электроэнергии раздельно по каждому тарифу и сумму по всем тарифам за периоды времени.
2. Тарификатор счётчика обеспечивает возможность учёта по 4 тарифам в 16 временных зонах суток для 4-х типов дней. Каждый месяц года программируется по индивидуальному тарифному расписанию. Минимальный интервал действия тарифа в пределах суток – 1 минута.
3. Возможен учёт технических потерь в линиях электропередач и силовых трансформаторах.
4. Дополнительно счётчик обеспечивает измерение параметров сети.
5. Контроль мощности нагрузки или энергии с переводом импульсного выхода в высокоимпедансное состояние в случае превышения заданных уставок.
6. Наличие журналов.

Дополнительные функции (в зависимости от модификации):
Учёт активной и реактивной энергии в двух направлениях (приём, отдача).
Учёт активной энергии прямого направления отдельно в каждой фазе сети.
Хранение двухканального архива значений средних мощностей активной и реактивной энергии и профиля мощности технических потерь с произвольным временем интегрирования от 1 до 45 минут с шагом 1 минута. При 30-ти минутной длительности интегрирования, время переполнения архивов составляет 85 суток.
Фиксация утренних и вечерних максимумов активной и реактивной мощности на заданном интервале с ежемесячным расписанием.
Наличие журналов: событий, статусного (кольцевые по 10 записей на каждое событие).
Контроль показателей качества электроэнергии (ПКЭ) с занесением в журнал ПКЭ времени выхода\возврата напряжения и частоты за пределы нормальных и максимальных значений (по 100 записей на каждое событие).
Подключение внешнего резервного питания для считывания или изменения параметров и чтения данных в случае отключения счётчика от сетевого питания.

Счётчики отображают на ЖК-индикаторе:


• значение потреблённой активной и реактивной электрической энергии по каждому тарифу (до четырёх) и сумму по всем тарифам с нарастающим итогом с точностью до сотых долей кВт*ч и кВар*ч;

• фазное напряжение и ток в каждой фазе;

• измеренное значение активной, реактивной и полной мощности (время интеграции 1 с ) как по каждой фазе, так и суммарную по трем фазам с индикацией квадранта, в котором находится вектор полной мощности;

• утренний и вечерний максимумы активной и реактивной мощности в текущем и 3-х предыдущих месяцах;

• коэффициент мощности по каждой фазе и суммарный по трем фазам;

• углы между фазными напряжениями;

• частоту сети;

• текущее время и дату;

• параметры модема силовой сети;

• пиктограмма уровня сигнала модема PLC;

В обозначении счётчиков:

МЕРКУРИЙ – торговая марка счётчика
230 - серия счётчика
A - учёт активной энергии прямого направления
R - учёт реактивной энергии прямого и обратного направления
T - наличие внутреннего тарификатора
2 - обратное направление учёта активной энергии
M - модем PLC-I с расширенными функциями
P - наличие профиля, журнала событий
Q - наличие журнала показателей качества электроэнергии
C - интерфейс CAN
R - интерфейс RS485
I - Инфракрасный порт
L - модем PLC
G - модем GSM
S - внутренне питание интерфейса и модема GSM
D - возможность подключения внешнего резервного питания счётчика
N - электронная пломба

Отсутствие символа в наименовании счётчика свидетельствует об отсутствии соответствующей функции.

Интерфейс PLC-I обеспечивает:
• Передачу следующей информации о потреблённой электроэнергии нарастающим итогом:
- младшие четыре разряда текущих показаний накопленной энергии в кВт*ч с точностью до 1 кВт*ч;
- общий итог по сумме тарифов зафиксированный счётчиками на момент прихода команды точного среза с точностью до 0.01 кВт*ч вне зависимости от того в одно- или многотарифном режиме работает счётчик.

• Счётчик с буквой "М" оснащён модемом PLС-I новой ревизии (PLC-I+). В отличии от прежней модификации дополнительно возможна передача следующих данных:
- показания учтённой энергии на начало суток в в том виде как они индицируются на ЖКИ счётчика (в виде XXXXXX,xx кВт*ч) по любому тарифу, текущему тарифу или сумме тарифов;
- серийный номер счётчика.

• Приём следующей информации:
- сетевой идентификатор встроенного модема;
- команду временного перехода в режим передачи дополнительной информации;
- текущее время и дата;
