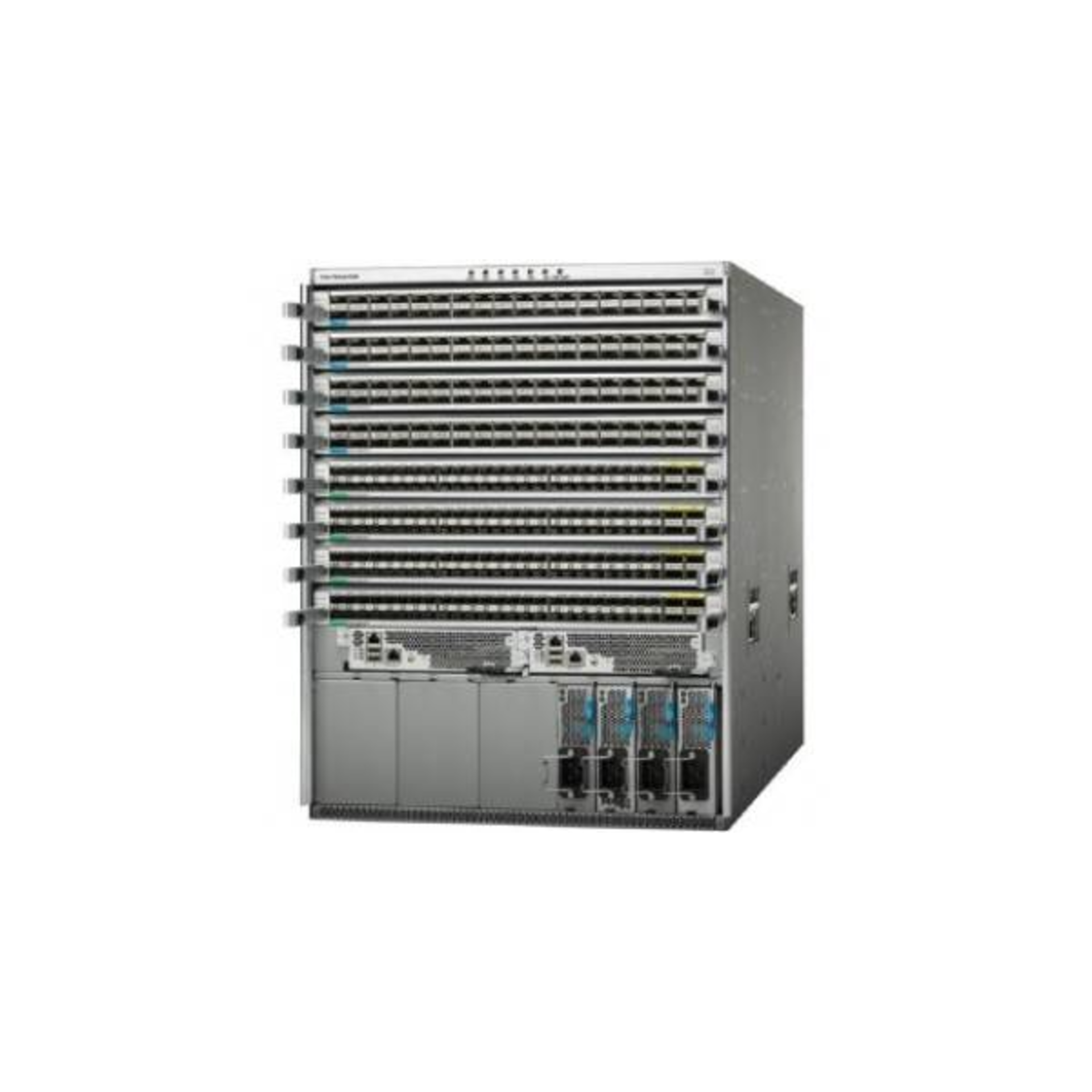

Шасси Cisco Nexus N9K-C9508

Блоки питания, вентиляторы, модули управления, фабрики, линейные карты в комплект не входят.

Особенности линейки Cisco Nexus 9000

Коммутаторы серии 9000 – экономически эффективны, поскольку в технической архитектуре оборудования используется современный подход. В основе свитчей специализированные интегральные схемы (ASIC) Trident II. Использование экономического подхода при проектировании в сочетании с набором функций делают устройства Nexus серии 9000 идеальными для коммерческих Центров обработки данных.

Для линейки упрощено лицензирование. В базовой конфигурации доступен весь необходимый функционал. Лицензии, расширяющие функционал, приобретаются отдельно, например:

• Лицензия Enterprise Services Package, которая включает протокол динамической маршрутизации и поддержку VXLAN;

• Лицензия Cisco Data Center Network Manager (DCNM) предоставляет единый графический инструмент управления для работы со всем сетевым оборудованием Центра обработки данных.

Серия 9000 предлагает мощные функции программирования для управления и автоматизации. Доступны следующие инструменты:

• API-интерфейс Cisco NX-OS (NX-API);

• Python;

• Chef;

• Puppet.

Продукты серии 9000 являются лучшей платформой для миграции от 1 до 10 Гб портов и миграции от 10 до 100 Гб портов. Семейство N9k – это идеальная замена устаревших коммутаторов Catalyst в Дата-центрах. Модели семейства могут легко интегрироваться в существующие сети. Свитчи доступны в конфигурациях для уровней доступа, агрегации, ядра.

Cisco предоставляет два режима работы для N9k. Инженеры могут использовать:

• Программное обеспечение NX-OS для развёртывания в стандартных коммутационных средах Cisco Nexus;

• Решение Cisco Application Centric Infrastructure (ACI), которое предназначено для внедрения автоматизированного подхода к управлению оборудованием на основе политик.

В дополнение к традиционным возможностям NX-OS таким, как:

• Cisco virtual PortChannels (vPC);

• PowerOn Auto Provisioning (POAP);

• Поддержка расширения фабрики через Nexus 2000.

В серии 9000 вводятся новые возможности:

• NX-API предоставляет администраторам способ управления устройствами через удалённые вызовы процедур (JSON или XML) по HTTP и / или HTTPS вместо прямого доступа к командной строке NX-OS;

• Доступ к оболочке Linux позволяет настраивать оборудование с помощью сценариев Linux, тем самым помогает автоматизировать настройку нескольких коммутаторов и обеспечивает согласованность конфигураций;

• Непрерывная работа поддерживается за счёт промежуточных исправлений, которые обеспечивают устранение ошибок без прерывания работы.

• Virtual Extensible LAN (VXLAN) на аппаратном уровне упрощает и ускоряет связь между виртуальными и физическими серверами. VXLAN предназначен для предоставления тех же услуг Ethernet уровня 2, что и VLAN, но с большей гибкостью и в большем объёме.

• Коммутаторы 9000 поддерживают подключаемый модуль для OpenStack Networking, также известный как Neutron. С помощью плагина возможно построить инфраструктуру как сервис (IaaS) и развернуть облачную сеть, создать многопользовательскую вычислительную инфраструктуру с самообслуживанием по требованию.

Особеноости Cisco Nexus 9508

• Возможность установки до 2 SUP

• Возможность установки до 8 line card

• Возможность установки до 2 систем контроля

• Возможность установки до 6 fabric module

• Возможность установки до 3 блоков вентиляторов

• Возможность установки до 8 блоков питания

• Высота 13RU

• Коммутационная емкость 30Tbps

• До1152 неблокируемых 10G портов

• До 288 неблокируемых 40G портов

• До 64 неблокируемых 100G портов
