Назначение:
Эффективная защита порта Ethernet 10/100/1000 Base-T. С гальванической изоляцией порта от Ethernet линии. Предназначена для защиты оборудования, в частности медных портов коммутаторов, камер, WI-FI маршрутизаторов, от электрических наводок, помех, возникающих на подключенном кабеле UTP в результате воздействия электрических разрядов, молний, и тп.
Область применения:
Грозозащита, молниезащита эффективна при установке на медные порты оборудования при длине кабеля более 10 метров.
Типичная установка:
- на камеру, с отдельным питанием
- на WI-FI точку доступа или маршрутизатор, с отдельным питанием
- на коммутатор доступа
- на абонентском коммутаторе.
Принцип действия и технические характеристики:
Грозозащита имеет модифицированную схему по сравнению с классической APC. Основной особенностью является гальваническая изоляция выполненная на "развязывающем" трансформаторе 1:1.
| Схема грозозащиты | проходная, не имеет направленности |
| Типовая установка | внутри помещений (опционально IP55) |
| Типовое исполнение | термоусадка |
| Пропускная способность Data | 10/100/1000Base Ethernet |
| Поддерживаемые типы PoE | - |
| Максимальное напряжение PoE | - |
| Максимальное напряжение Data | 6,8 вольт |
| Размеры | 70*30*18 |
Паспорт на грозозащиты:
http://data.nag.ru/SNR%20Protector/Passports/

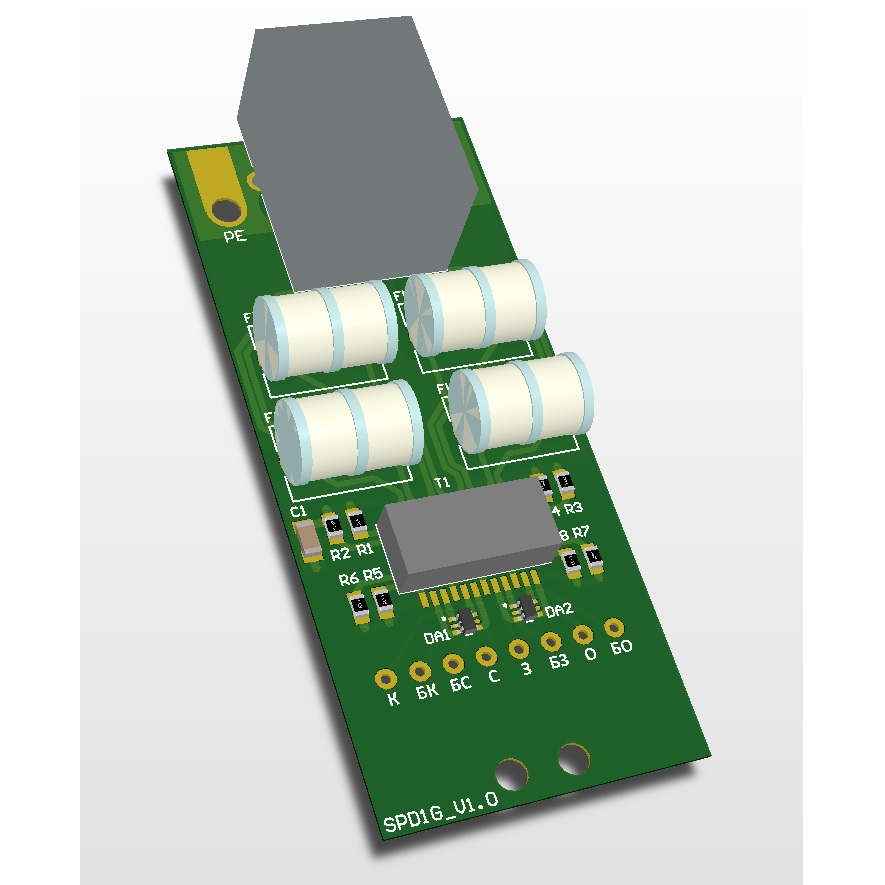

Особенности схемотехники:
Применение некоторой ёмкости включенной между заземлением и экраном кабеля с одной, или с обеих сторон сегмента, явяется оптимальным решением. Резистор включенный последовательно с ёмкостью рассеивает остаточные колебания.
Варистор с разрядником ограничивают разность потенциалов относительно земли, на уровне не более 500-600 вольт, при скорости нарастания импулься 1К Вольт/мкС. Этого достаточно для защиты трансформатора от пробоя.
Установка дифференциальной защиты после трансформатора обусловлена тем, что для защиты на внешней стороне, пришлось бы применять диоды с большим обратным напряжением, а такие диоды имеют очень большую барьерную ёмкость, которая приведёт к ослаблению сигнала. Применение дифф. защиты на защищаемой стороне позволит применить низковольтные диоды, так как фронт импульса будет затянут по времени на индуктивности трансформатора, а супрессор за это время успеет сработать и увеличить ток через вторичную обмотку, что в свою очередь приведёт к насыщению сердечника трансформатора и остановке нарастания импульса. Также в трансформаторе на стороне кабельного сегмента установлен синфазный фильтр.
На рисунке показаны типовые места установки устройств грозозащит :
Грозозащита не подлежит обязательной сертификации.
Наиболее распространённые ситуации вызывающие проблемы при эксплуатации грозозащиты:
- использование зануления вместо заземления
- использование двух разных контуров заземления на одной линии
- использование заземления на одном контуре с аппаратурой у которой gnd соединён с земляным контуром.
